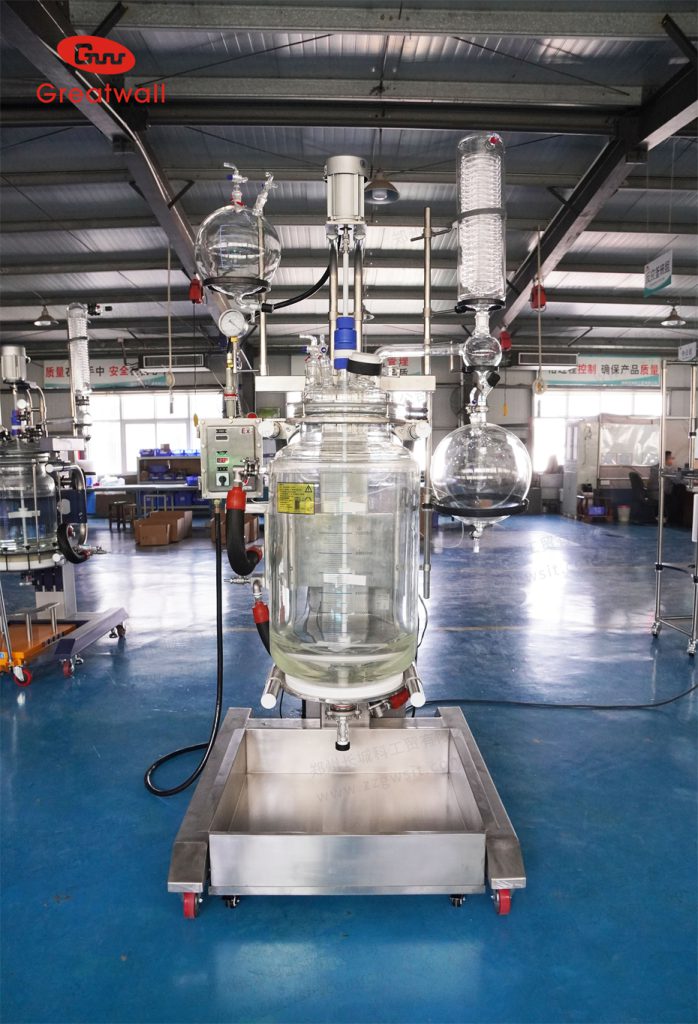

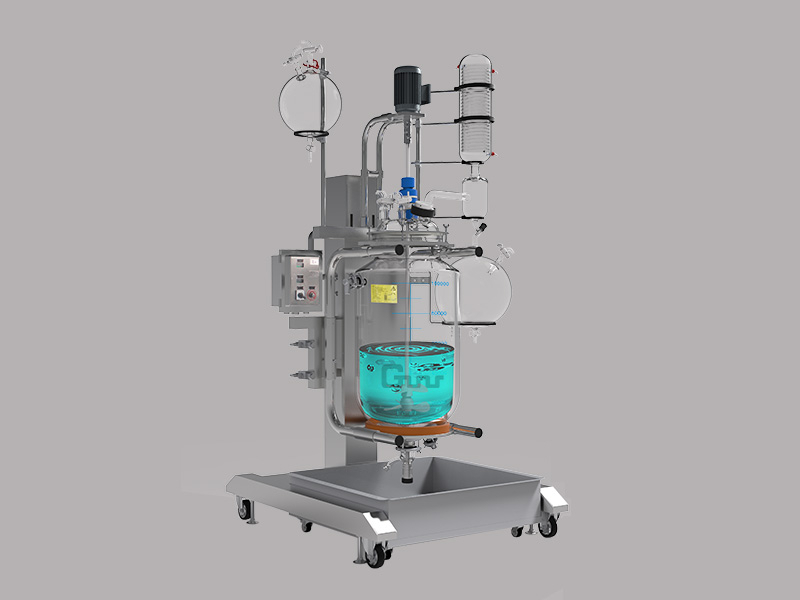

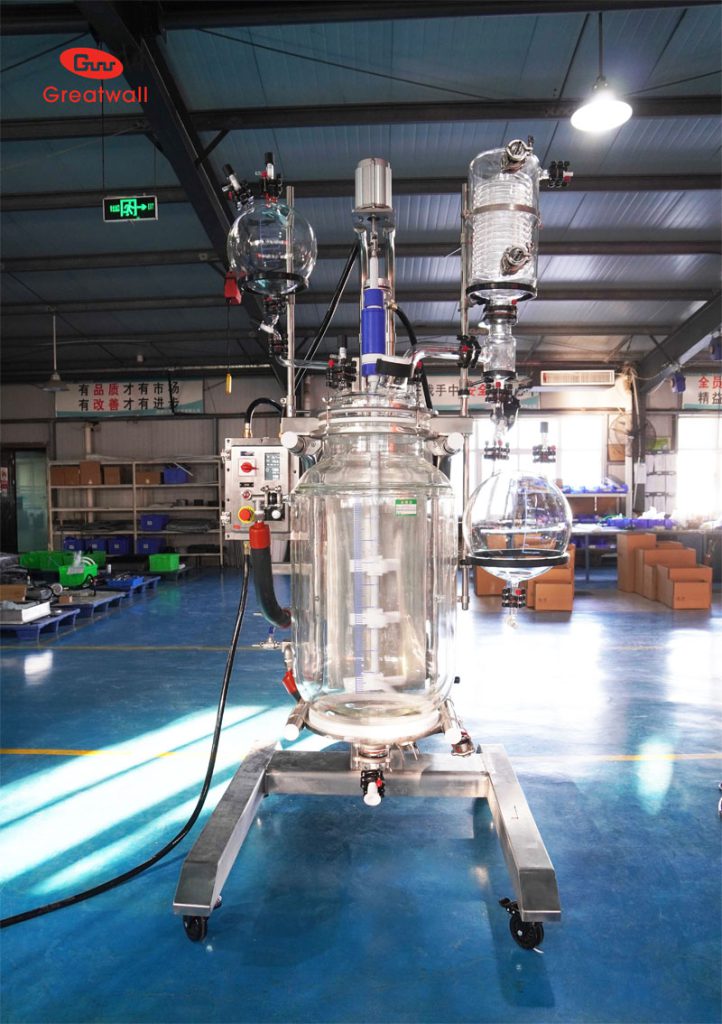

GRSL不锈钢升降型玻璃反应釜主要用于物料合成、蒸馏、浓缩等实验。整体支架可手动整机升降,釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态,满足实验条件。
GRSL不锈钢升降型玻璃反应釜主要用于物料合成、蒸馏、浓缩等实验。整体支架可手动整机升降,釜体结构分为单层、双层及三层三种类型。根据需要可将釜内抽至负压状态,满足实验条件。
一、产品技术特点
● 玻璃组件均为3.3硼硅玻璃,具有优良的物理、化学性能。
● 适用温度范围-80℃—200℃。
● 适用压力范围-0.1 MPa—0.0 MPa。
● 夹套进、出液口连接不锈钢保温软管,消除进出液口应力。
● 无积液放料阀门。
● 机架采用06Cr19Ni10材质,耐腐蚀性强,便于清洁维护;带刹车装置的脚轮便于移动设备和安装定位。
● 316L材质的接料托盘,防止污染环境。
● 釜体、其他玻璃组件及搅拌机构整体升降,便于用户操作。
● 自主研发的搅拌轴承,密封效果好。
● 搅拌桨的叶片采用聚四氟乙烯材料制作;搅拌轴采用06Cr19Ni10,外包聚四氟乙烯,强度高,耐腐蚀性强。
型号 | GRSL-50Ex | GRSL-100Ex | ||
釜体 | 材质 | 3.3硼硅玻璃 | 3.3硼硅玻璃 | |
釜内有效容积(L) | 50 | 100 | ||
最小搅拌容量(L) | 约4.5 | 约5 | ||
法兰(mm) | 215 | 285 | ||
釜口外径(mm) | 265 | 338 | ||
底阀内径(mm) | φ21 | φ21 | ||
夹套接口 | 45# | 45# | ||
夹套容积(L) | 13 | 25 | ||
使用温度范围(℃) | -80~200 | -80~200 | ||
釜内允许压力 | 负压~常压 | 负压~常压 | ||
夹套允许压力( MPa ) | ≤0.03 | ≤0.03 | ||
承受热冲击温度(℃) | 80 | 80 | ||
放料阀出料口径 | φ33软管接头 | φ33软管接头 | ||
搅拌 | 电机类型 | 隔爆型三相异步电机 | 隔爆型三相异步电机 | |
转速调节范围(rpm) | 50-500 | 50-500 | ||
转速显示方式 | 数码管 | 数码管 | ||
转速显示精度 | ±1rpm | ±1rpm | ||
电机功率(W) | 180 | 370 | ||
转速调节方式 | 变频调速 | 变频调速 | ||
搅拌支撑件材质 | PTFE | PTFE | ||
搅拌支撑件结构 | 真空机械密封 | 真空机械密封 | ||
搅拌桨形式 | 双层:四斜叶开启涡轮式+四直叶开启涡轮式 | 三层:四斜叶开启涡轮式+四直叶开启涡轮式+四直叶开启涡轮式 | ||
搅拌桨材质 | 06Cr19Ni10+PTFE | 06Cr19Ni10+PTFE | ||
电源 | 220-240V~,50/60Hz | 220-240V~,50/60Hz | ||
冷凝管 | 冷凝面积(m²) | 约0.429 | 约0.954 | |
接口规格 | 40/38 | 40/38 | ||
恒压滴液漏斗/加料瓶 | 容积(mL) | 2000 | 10000 | |
接口规格 | 40/38 | φ12.5 | ||
釜盖 | 材质 | 3.3硼硅玻璃 | 3.3硼硅玻璃 | |
开口(个) | 6 | 7 | ||
中央开口 | 50# | 60# | ||
侧开口 | S51 | S51 | ||
35# | 35# | |||
40/38 | 40/38 | |||
34/35 | 34/35×2 | |||
固体投料口 | 80# | 95# | ||
密封垫 | φ264×φ220×3 | φ338×φ294×3 | ||
接收瓶容积(mL) | 选配 | 20000 | ||
接液盘 | 标配 | 标配 | ||
整体支架 | 升降行程(mm) | 约600 | 约600 | |
升降方式 | 手动整机升降 | 手动整机升降 | ||
机架材质 | 06Cr19Ni10 | 06Cr19Ni10 | ||
温度传感器 | 传感器型号 | PT100 | PT100 | |
显示方式 | 数码管 | 数码管 | ||
显示精度 | ±0.1℃ | ±0.1℃ | ||
工作环境温度范围(℃) | 5~35 | 5~35 | ||
工作环境湿度范围(%) | ≤ 70 | ≤ 70 | ||
外形尺寸(宽×深×高)(mm) | 约1200×1100×2125(2725) | 约1200×1300×2375(2975) |
